Что такое магнето?

Магнето — магнитоэлектрическая машина, преобразующая механическую энергию в электрическую. В настоящее время иногда применяется в системах зажигания для двигателей внутреннего сгорания. В телефонии её принято называть индуктором.

Далеко не любой генератор называется «магнето». Это название применяется только для генераторов в двигателях внутреннего сгорания:

    возбуждаемых постоянным магнитом и
    совмещённых в одном изделии с катушкой зажигания.

Магнитная система магнето может быть общей для генератора э.д.с. и катушки зажигания.

Нередко свеча зажигания является единственной нагрузкой магнето.

Устройство и работа

Магнето — специализированный генератор переменного тока с возбуждением от вращающегося постоянного магнита (магнитного ротора или якоря).

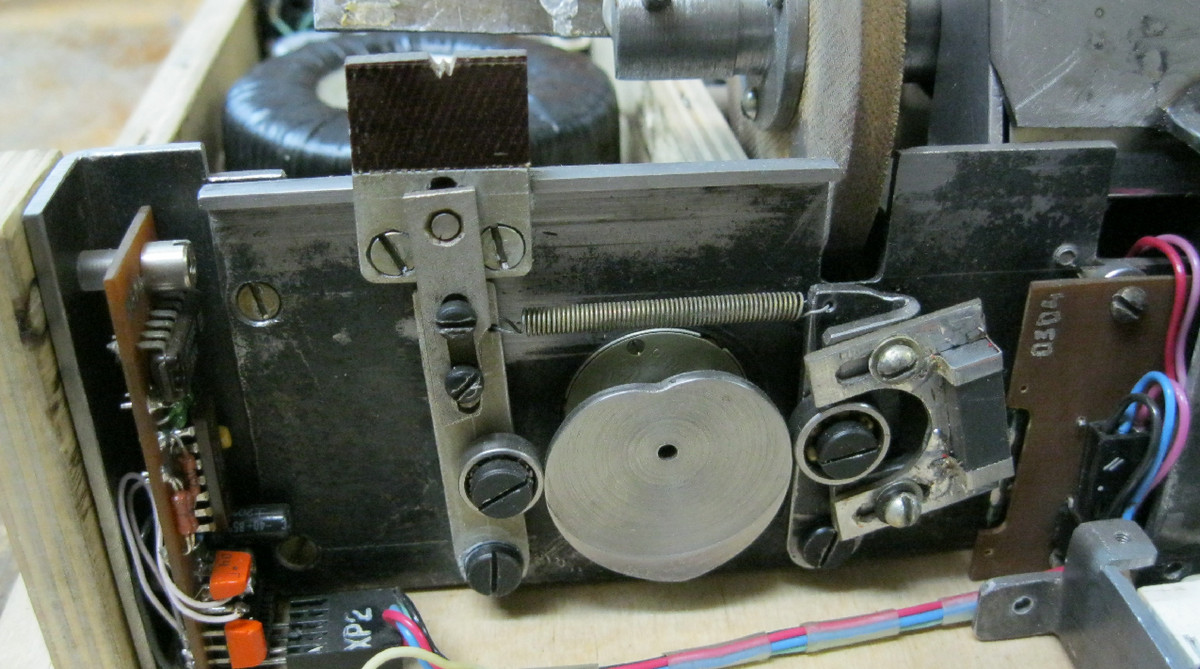

Автомобильное магнето имеет обмотки низкого и высокого напряжения. Параллельно обмотке низкого напряжения (НН) включаются контакты прерывателя и конденсатор (~0,1 мкФ); выводы обмотки высокого напряжения (ВН) подключаются один на корпус, второй на свечу. Все обмотки намотаны на ярмо (сердечник) и выглядят как одна большая катушка на П-образном сердечнике, между полюсами сердечника находится продольно намагиченный вращающийся магнит (телефонные и минно-подрывные (КПМ) индукторы устроены иначе, но принцип действия тот же). В качестве части обмотки высокого напряжения может выступать обмотка низкого напряжения, то есть возможна автотрансформаторная конструкция, это позволяет уменьшить количество витков обмотки ВН.

Особенности.

В обмотке низкого напряжения индуктируется ток в процессе изменения магнитного напряжения в сердечнике, вызванного вращением магнита (повёрнутого к данному концу П-образного сердечника то северным, то южным полюсом, то есть магнитный поток меняет направление) при замкнутых контактах. Это изменение длится время порядка десятка миллисекунд (мс). В конце этого процесса мы имеем катушку индуктивности с током несколько Ампер, замкнутую контактами прерывателя. В определённый момент контакты размыкаются, и начинается цикл гармонических колебаний в контуре, образованном индуктивностью обмотки низкого напряжения и упомянутой выше ёмкостью (плюс паразитная ёмкость обмоток, особенно ёмкость обмотки ВН, трансформированная в обмотку НН). Период колебаний составляет порядка 1 мс. Контакты прерывателя не пробиваются благодаря тому, что напряжение на конденсаторе нарастает медленно (собственно, это одна из целей установки в магнето конденсатора), и они успевают разойтись далеко друг от друга к моменту достижения затухающим синусоидальным напряжением полного значения (через четверть периода после размыкания контактов), то есть момента максимума напряжения. Но обычно этот момент не достигается: пробивается искровой зазор в свече зажигания, и энергия конденсатора переходит в зону искрового разряда в горючей смеси цилиндра двигателя, в ходе колебательного процесса в емкостях и индуктивностях конструкции магнето, длящегося порядка 1 мс. Затем контакты замыкаются, и начинается следующий цикл, процесс роста тока при изменении магнитного поля и т. д.

Ремонт.

В некоторых леспромхозах, а также в индивидуальных хозяйствах все еще используют бензопилы "Урал-электрон" и "Дружба-4-электрон", двигатели которых оснащены электронным блоком зажигания. Этот блок очень прост по схеме, но, как и другая техника, порой выходит из строя. Заменить его новым - это дорогое удовольствие, тем более, что сейчас промышленность выпускает магнето такого качества, что его хватает на один день работы, или максимум на неделю….Любой радиолюбитель вполне способен сам отремонтировать этот блок.

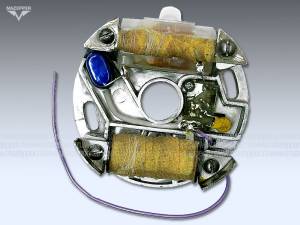

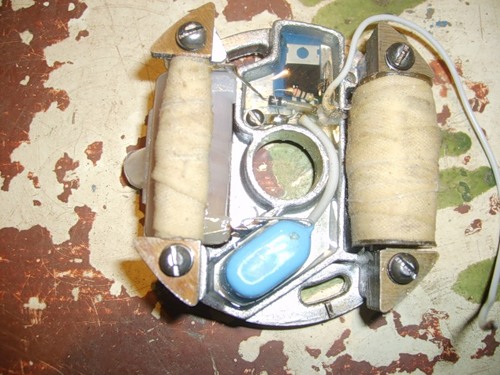

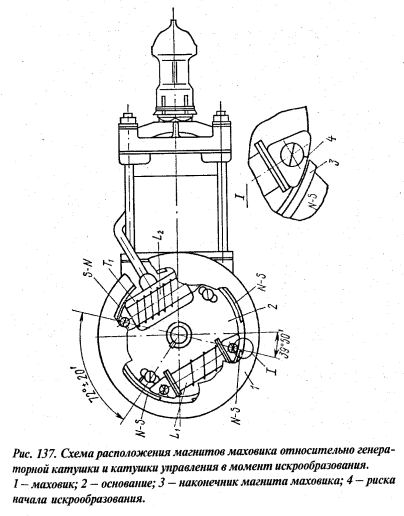

Блок зажигания МБ-1.

Схема блока вариант 1 (рекомендуемая).	Схема блока вариант 2 (часто используемая).

L1 – генераторная катушка, d=0,063мм, W=11000 витков, R=3000 ом;L2 – катушка управления, d=0,1мм, W=1200 витков, R=80 ом;Т1 – высоковольтный трансформатор, d1=0,28мм, W1=75 витков, R1=0,5 ом, d 2=0,063мм, W2=6900 витков, R2=2000 ом;Э – электронный блок;С1 – конденсатор 0,47 мкф 630В;R1 – резистор 390 ом 0,25 Вт;V1–V5 – диоды , соответствуют КД 209;V6 – тиристор соответствует КУ 202

             Перед началом ремонта, необходимо определить, по какой схеме собран блок зажигания.Вариант первый. Необходимо замерить сопротивление генераторной катушки L1 и вторичной обмотки трансформатора Т1, сопротивление катушки управления L2 и первичной обмотки трансформатора Т1, измерять не обязательно, достаточно проверить их на обрыв. Затем проверить исправность цепи управления тиристора, замерив сопротивление. Один щуп подключаем к отпаянному выводу идущему на резистор R1, второй на массу. В одном направлении сопротивление должно быть равно сумме сопротивлений резистора и прямого перехода диода V5 приблизительно 2 - 4 ком. В другом ∞. В случае исправности всех обмоток, и цепи управления тиристора, необходимо сделать сверление, диаметром 1,5- 3 мм, в точке соединения анода тиристора V6 с конденсатором С1 (точка А), и отпаяв катушки проверить на исправность диоды V1-V4, и конденсатор С1. Если неисправен один из диодов, его можно припаять навесным монтажом, предварительно уничтожив старый неисправный диод, методом сверления. Лучше использовать для этой цели бормашину.
В случае неисправности конденсатора С1, его необходимо удалить, вставить новый и припаять вывод к указанной точке, затем залить обратно эпоксидным клеем.
             При неисправности тиристора, рекомендую заменить схему блока полностью, предварительно удалив старую, спаять навесным монтажом и залить эпоксидным клеем.

Дополнительно, если сопротивление цепи управления тиристора больше нормы, возможно, нарушен контакт схемы с массой, для восстановления необходимо: освободить от клея болт М3, выкрутить его, почистить контакт и снова закрутить, но уже новый ( точка Б), или просто припаять навесной проводник, соединив его с корпусом магнето. Если пила работает, на больших оборотах с перебоями, необходимо заменить трансформатор Т1. Если после нескольких минут работы полностью пропадает искра- это указывает на неисправность тиристора V6, необходимо заменить схему.             Вариант второй.Если обмотки катушек исправны (сопротивление генераторной катушки с одним выводом может быть ≈ 1 ком, это нормально) - проверить не обломился ли вывод конденсатора припаиваемый к выводу трансформатора Т1. При исправности всех элементов схемы – рекомендую, перевернуть генераторную катушку, наставив проводок вывода. При неисправности хотя бы одного элемента схемы, лучше заменить схему полностью, спаяв ее по схеме варианта 1, намотав катушку с двумя выводами. Если нет генераторной катушки, с двумя выводами, можно установить с одним выводом, но на изоляцию. Достаточно рассверлить трубчатую заклепку сверлом Ø5,1 мм и вставить ПВХ трубку Ø 4мм а при сборке подложить стеклотекстолитовые шайбы и монтажный лепесток, для второго вывода.

Новое магнето стоит около 500 рублей, но если у вас есть хотя бы небольшие навыки работы с паяльником, то гораздо дешевле изготовить "вечное" магнето своими силами и почти даром - цена деталей 12 руб.

Для работы приготовим инструменты: паяльник, пинцет, ножницы, дрель, отвертку, мультиметр. Материалы: пластинку текстолита 5х5 см толщиной 1,5-2 мм, кусок провода в 20 см, припой, канифоль. Детали: тиристор КУ202, диоды КД105 (КД106) - 5 шт., сопротивление на 1,2 кОм.

Прежде всего, вывернув два винта, снимаем магнето в сборе.

Отпаиваем провода от выводов катушек.	Тестером проверяем исправность катушек, прозвонив их на обрыв и на замыкание на корпус.
Разогретым паяльником удаляем верхний слой компаунда с электронной платы...	...и, отвернув винт, вынимаем плату.

Рис. 1. Способы проверки катушек магнето.
	Показания омметра соответствуют исправному состоянию катушек.

Вырезаем из текстолита новую плату, подготавливаем детали к монтажу.	Кусачками укорачиваем выводы тиристора. Его ножку отпиливаем по толщине гайки, оставив 6-7 миллиметров...
...и вставляем его в отверстие в плате.	С оборотной стороны наворачиваем и затягиваем гайку.
Припаиваем остальные детали согласно принципиальной схеме.	Собранную плату примеряем на место и, убедившись, что выводы и места пайки не касаются корпуса, приворачиваем ее винтом.

Рис. 2. Плата из текстолита в натуральную величину.

Соединяем выводы диодов с корпусом.	Припаиваем катушку L1.
Один вывод конденсатора припаиваем к корпусу, другой - к выводу от гайки тиристора.	Соединяем выводы тиристора с диодом и сопротивлением...

...и припаиваем его к катушке L3.

	Рис. 4. Монтажная схема.


При нагреве до 140...150 градусов (по Цельсию) эпоксидка становится мягкой и ее можно резать ножом, хотя и медленно. Нагрев надо проводить не торопясь, до полного прогрева всего объема - обычно в термостате на это уходит минут 30...40. Катушки такую температуру могут и не выдержать, поэтому перед нагревом их надо снять. Если в процессе срезания эпоксидки она остывает, нагрев надо повторить.
 Встречаются МБ-1, залитые кремнийорганикой - это резиноподобная масса, которая сравнительно легко крошится и удаляется без каких-либо дополнительных ухищрений.

 Относительно того, что горит. Тут моя статистика несколько отличается от того, что привел ув. Papan. Конденсатор, хотя и работает в запредельных режимах по току, но, тем не менее, зачастую оказывается исправным. Наиболее часто оказывались неисправными диоды, затем - катушки, затем - тиристор, затем - конденсатор.

 При замене элементов хорошие результаты получаются с диодами 1N4007 и тиристорами КУ709В/КУ712В. В принципе встречнопараллельно тиристору можно поставить диод - это несколько увеличит энергию и длительность искры. Для еще большего увеличения значений этих характеристик можно заменить однополупериодный выпрямитель мостовым; вышеупомянутый диод при этом не нужен.

 Уровень срабатывания тиристора желательно вывести на 600-700 об/мин - это обеспечит больший диапазон регулирования угла опережения (вроде сейчас говорят: момента) зажигания при изменении оборотов ценой незначительного ухудшения заводки. В любом случае после замены тиристора или элементов в цепи его управляющего электрода установка УОЗ практически всегда окажется нарушенной, что, при отсутствии стенда, потребует дополнительной настройки на двигателе.

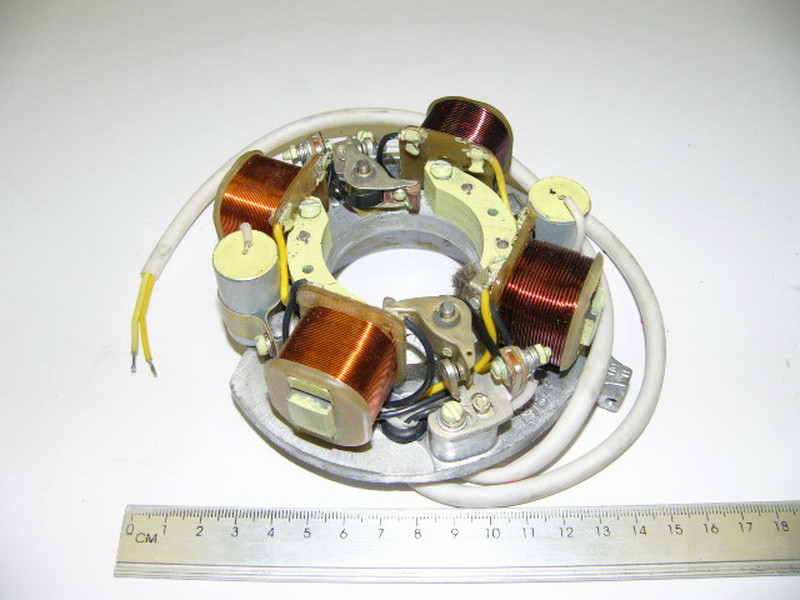

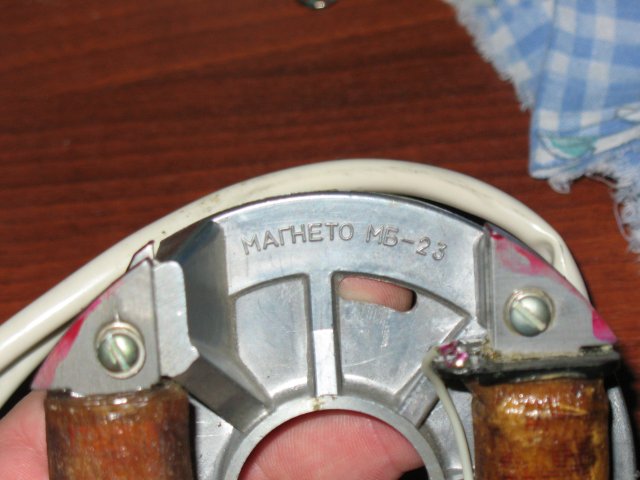

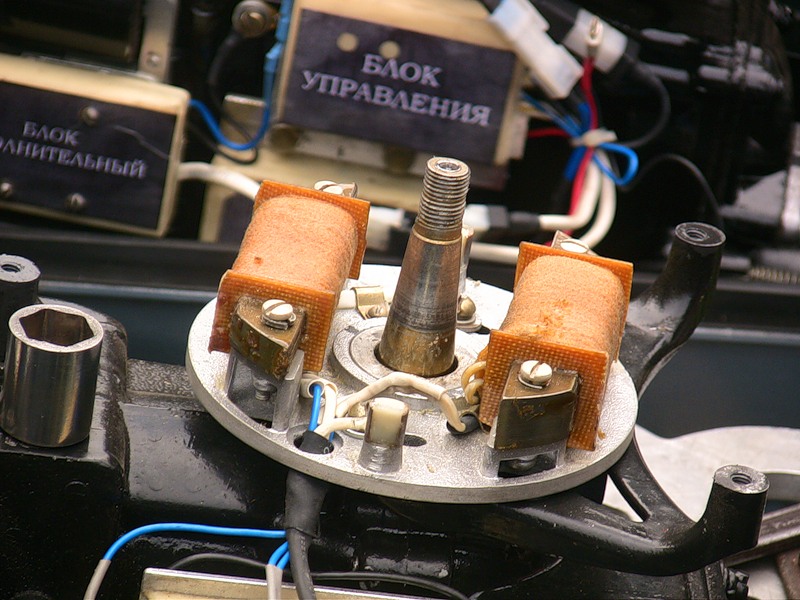

Генератор из запасного магнето

Для оборудования мотора электрогенератором следует вынести из магнето конденсаторы и укрепить их, например, на фланце картера между глушителем и катушками зажигания. Конденсаторы лучше поместить в защитный футляр и закрепить таким образом, чтобы исключить возможность вибрации, как самих конденсаторов, так и их выводов.

Освободившиеся резьбовые отверстия в основании магнето, предназначенные для крепления конденсаторов, нужно заглушить шпильками или прутками из алюминиевого сплава. На стойки нужно установить генераторную катушку от другого магнето, предварительно расточив пространство между стойками так, чтобы там поместился каркас катушки.

Прижав сердечник башмаками к стойкам, нужно наметить центры отверстий для его крепления. Резьбовые отверстия для крепления сердечника следует делать сквозными.

Выводы катушки можно закрепить хомутиками под винты крепления сердечника и пропустить их через отверстия в основании магнето.

Генератор отдает максимальную мощность при силе тока 1,5-1,7 А и напряжении 18 - 20 В, поэтому для фары необходимо подобрать лампочку, соответствующую этим параметрам. Лампочки, рассчитанные на ток 1 А и менее, должны иметь номинальное напряжение 24 В.
