На этой странице я хочу поделится опытом подъема крыши. Имеется ввиду не строительство крыши, а подъем крыши над домом для строительства еще одного этажа дома. Я пока напишу кратко, как поднять крышу дома, а по мере ваших вопросов буду добавлять описание процесса.

 На этой странице я хочу поделится опытом подъема крыши. Имеется ввиду не строительство крыши, а подъем крыши над домом для строительства еще одного этажа дома. Я пока напишу кратко, как поднять крышу дома, а по мере ваших вопросов буду добавлять описание процесса.

      Исходно задача стояла надстроить еще один этаж у одноэтажного дома. Крыша была крепкой, новой и покрыта оцинкованным железом. Листы скреплены между собой замками. Подобными замками прикрепляются крышки у жестяных банок со сгущенным молоком. Аккуратно разобрать такую крышу невозможно, повторно кровельное железо использовать уже не получиться. Площадь основания крыши около 104 м.кв.
     Я начал с подробного описания на бумаге всех этапов работ, представлял как будет происходить подъем. Делал макет крыши и дома в масштабе и наблюдал/смотрел что происходит при манипуляциях. Первоначально планировалось поднять крышу авто-краном и поставить рядом с домом, но не смог победить в расчетах и на макете влияние бокового ветра, поэтому и принял решение поднимать домкратом. Ну и еще оказалось, что металл для стоек-ног дешевле, чем работа авто-крана такого класса и сложность установки автокрана в данной местности с таким вылетом стрелы и характеристикой груза.
      В моем случае поднять крышу и построить стены по времени это заняло 17 суток. Непосредственно подъем крыши занял 40 человека-часов. Усиление основания крыши заняло десять вечеров (днем был на работе). Поскольку порезку и сварку металла делал сам, а помогали мне по очереди жена и мама (подавали электроды, мелкие железки, управляли ручной лебедкой), то по деньгам получилось - только стоимость металла для укрепления основания крыши и металл на опоры. Ну и примерно 25 кг электродов :-).


Подъем кровли: личный опыт

На этой странице я хочу поделится опытом подъема крыши. Имеется ввиду не строительство крыши, а подъем крыши над домом для строительства еще одного этажа дома. Я пока напишу кратко, а по мере ваших вопросов буду добавлять описание процесса.        Исходно задача стояла надстроить еще один этаж у одноэтажного дома. Крыша была крепкой, новой и покрыта оцинкованным железом. Листы скреплены между собой замками. Подобными замками прикрепляются крышки у жестяных банок со сгущенным молоком. Аккуратно разобрать такую крышу невозможно, повторно кровельное железо использовать уже не получиться. Площадь основания крыши около 104 м.кв.       Я начал с подробного описания на бумаге всех этапов работ, представлял как будет происходить подъем. Делал макет крыши и дома в масштабе и наблюдал/смотрел что происходит при манипуляциях. Первоначально планировалось поднять крышу авто-краном и поставить рядом с домом, но не смог победить в расчетах и на макете влияние бокового ветра, поэтому и принял решение поднимать домкратом. Ну и еще оказалось, что металл для стоек-ног дешевле, чем работа авто-крана такого класса и сложность установки автокрана в данной местности с таким вылетом стрелы и характеристикой груза.       На странице размещены миниатюры фотографий. Нажимайте на них мышкой и они будут открываться в новом окне/вкладке в более наглядном размере.        В моем случае поднять крышу и построить стены по времени это заняло 17 суток. Непосредственно подъем крыши занял 40 человека-часов. Усиление основания крыши заняло десять вечеров (днем был на работе). Поскольку порезку и сварку металла делал сам, а помогали мне по очереди жена и Мама (подавали электроды, мелкие железки, управляли ручной лебедкой), то по деньгам получилось - только стоимость металла для укрепления основания крыши и металл на опоры. Ну и примерно 25 кг электродов :-).       Вот фотки. Смотрите. Появиться вопросы - задавайте. Отвечать буду на этой странице, ну а вас буду извещать по электронной почте о размещении ответа.

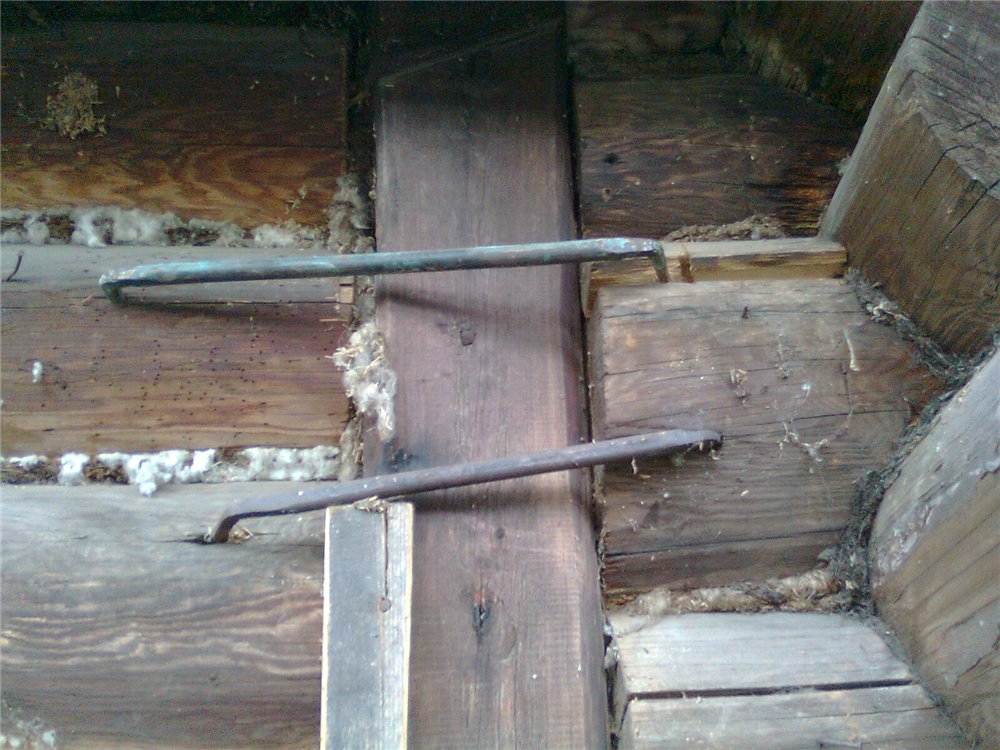

Вот так дом выглядел до реконструкции. Расчетный вес крыши до реконструкции около 3,5 тонн. Периметр основания крыши 41 метр (длина 11м, ширина 9.44 метра) Вот так выглядел чердак до начала работ. Укрепление основания крыши металлическим каркасом из швеллера марки 14У и из арматуры диаметром 14мм были выполнены "вантовые" растяжки.  К нижнему брусу основания крыши швеллер крепился шурупами диаметром 10 мм и длина 10 см. Центральные продольные швеллера крепились к брусу напрямую, а к швеллерам периметра приваривались уши из металла и через них уже прикручивал шурупами к брусу. Всего ушло 68 шурупов. (Шурупы можно было взять и на 8 мм - это я опять перестраховался)      Поперечных швеллеров только для подъема крыши можно было использовать в два раза меньше. Прочности вполне хватило бы, но в дальнейшем эти швеллера, качестве несъемной опалубки, были использованы для изготовления перекрытия между этажом и чердаком в .      Расчетный вес швеллеров использованных для укрепления основания крыши 2,3 тонны (Суммарный вес крыши после укрепления основания около 6 тонн).  Установка опорных ног. Опорные ноги выполняли еще и функцию направляющих рельс для подъема без смещения в стороны.     Расчетный вес опорных ног 1,4 тонны ( четыре ноги, каждая нога примерно по 350 кг) Каждая нога состояла из четырех вертикальных швеллеров Марки 12У высотой 2,9 метра соединенные между собой  горизонтальными швеллерами марки 8У длиной 0,385 метра и 0,35 метра. Расстояние между горизонтальными швеллерами ноги 0,25 метра. Наклонные швеллера-распорки из швеллера марки 10У. Длина наклонного швеллера 1,5 метра, наклон 45 градусов.     Ноги получились очень прочными. Я на всякий случай рассчитывал на ветровую нагрузку 73 метра/секунду, хотя вся история синоптиков в данном регионе фиксировала максимальные порывы ветра на уровне 36 м/сек. Эти ноги в состоянии выдержать вес крыши более 100 тонн сверху вниз, но основной упор в расчетах делался на горизонтальную, ветровую нагрузку. Установка опорных ног вид на другую сторону.  Первый этаж перекрыт плитами ПК-63, чтобы их не сломать, опорные ноги разместил на плитах в тех местах, где проходят: с одной стороны - дома капитальная внутренняя стена, а с другой стороны - перегородки из стены в 1/2 кирпича. Начало подъема крыши. Слегка жутко по ощущениям. Опоры должны выдержать вертикальную нагрузку в 60 раз и ветровую в два раза превышающих реальные нагрузки. Как инженер верю в расчеты - а вот как человек ... Не обошлось без курьезов с рабочими. Рабочие согласно мне кивали, что верят в прочность крепления крыши, но стоило случайно стукнуть железкой по железке, то сразу начиналась паника. Один дядька, при бряканье железок, так забавно садился на корточки и закрывал голову руками. После такого случая пришлось продолжить производить подъем по ночам, чтобы не мешать каменщикам. На этом снимке хорошо видно "вантовые" растяжки 2 шт, всего растяжек 8 шт. Начало подъема крыши вид на стойку с другой стороны Подъем шел при помощи одного 12-ти тонного гидравлического домкрата. Хотя я предполагал поднимать двумя домкратами. Пришлось отказаться от этой идеи. Крыша теряла устойчивость при одновременной потери двух опорных точек. То же что и не предыдущем снимке, только побольше захватил вокруг. В качестве подложек использовал квадратные трубы изготовленные из обрезков швеллеров. Расстояние между поперечинами на опорах 25 см, Всего 12 поперечных колец из швеллеров на каждой опоре и  необходимая высота между поперечинами набиралась подложками из квадратных труб и швеллеров. Подъем велся путем поочередного подъема каждого угла примерно на 5 см. И так по кругу, пока не набиралось 25 см, тогда и приваривались следующие поперечины к опорам. Крышу поднял над плитой перекрытия на высоту 1 метр 85 см. Для подъема на эту высоту ушло три световых дня С этого момента приступила к работе бригада из трех человек. Залили армирующий пояс и начали выкладывать кирпичную кладку наружных стен. Та же крыша, но вид с другой стороны. В подъеме крыши сделал перерыв, чтобы не мешать бригаде. В это время занялся изготовлением балкона из швеллеров и установкой ламп освещения, для возможности работать в темное время суток. В октябре уже рано темнеет. Балкон закрыл крышей и поставил стенку с ветреной стороны. На балконе разместил электрический тельфер грузоподъемностью 250 кг.       Этим тельфером подняли практически весь кирпич для стен (около 54 тонн) , около 18 тонн песка и 6 тонн цемента, 3 тонны клея для ячеистого бетона. Вот так выглядит опора крыши по мере подъема крыши точка опоры домкрата поднимается. Домкрат опирается на ту же самую опору, что и крыша. Здесь я просто позирую, для оценки масштаба работ Крыша поднята на проектную высоту 2,87 метра от плиты перекрытия. С момента отрыва крыши от плиты перекрытия прошло 12 суток. Время затраченное на подъем крыши около 40 человека часов. Каменщики "Забухали" по случаю мороза в -20С. Хожу с фотоаппаратом, скучаю. Работы завершены. Стены построены. Крыша зафиксирована на стенах. с момента отрыва крыши от плиты перекрытия прошло 26 суток. Фактически бригада с максимальным дневным количеством четыре человека отработала 17 дней.  Начинали сначала двое рабочих, потом добавился еще один и четвертый добавился когда начали выкладывать стены с лесов. Вот так дом выглядит после завершения подъема крыши и строительства стен. Пленку сниму уже по весне. Пока строили стены мороз был благосклонен и не опускался ниже отметки -11С, кроме одного дня. Зато на следующий день после ухода бригады температура воздуха резко опустилась до -26С и началась суровая Сибирская зима.

КАК ПРАВИЛЬНО ПОДНЯТЬ КРЫШУ ДОМА?

Крыша защищает дом, а также его внутреннее содержимое от всевозможных атмосферных осадков. Для ее возведения используются разнообразные технологии, каждая из которых предполагает использование различной конструкции и материалов.

Прежде чем приступить к поднятию кровли, необходимо укрепить основание крыши.

Очень часто, при желании увеличить площадь дома, задумываются об устройстве жилого помещения, мансарды, на чердаке. Если же до этого чердачное помещение не было устроено под использование в качестве жилой комнаты, его можно переделать. При этом необязательно разбирать кровлю, достаточно знать, как поднять крышу. В полученной мансардной комнате можно будет в дальнейшем устроить спальню или кабинет.

Подготовительные работы

Прежде чем приступить к поднятию кровли, необходимо укрепить основание крыши. Для этого лучше всего использовать металлический каркас, произведенный из швеллера марки 14У . При этом вантовые растяжки выполняются из арматурных прутьев, диаметр которых составляет 14 мм.

Опорные ноги используются в качестве направляющих рельс, предназначенных для более легкого подъема без смещения в стороны.

Крепление швеллера к нижнему брусу осуществляется с помощью шурупов длиной 10 см и диаметром 10 мм. Продольные швеллеры, расположенные по центру, крепятся к брусу напрямую, при этом к швеллерам периметра привариваются уши из металла. Именно через них в дальнейшем будет крепиться швеллер к брусу с помощью шурупов. Всего понадобится около 70 шурупов, если они будут иметь диаметр не менее 8 мм. При подъеме кровли дома можно использовать поперечных швеллеров в два раза меньше, так как их прочности хватит для удержания крыши. К тому же в дальнейшем их можно будет использовать для производства перекрытий между первым этажом и чердачным помещением. Расчетный вес швеллеров, которые используются для укрепления основания кровли дома, составляет 2,3 тонны.

Монтаж опорных ног

Опорные ноги используются в качестве направляющих рельс, предназначенных для более легкого подъема без смещения в стороны.

Размещение опорных ног на плане этажа.

Расчетный вес опорных ног составляет 1,4 тонны. Необходимо использовать четыре ноги, каждая из которых весит по 350 кг. При этом каждая нога состоит из четырех вертикальных швеллеров марки 12у. Высота их равна 2,9 м. Их соединение осуществляется с помощью горизонтальных швеллеров марки 8у. Длина их 0,385 и 0,35 метров. При этом расстояние опорной ноги между горизонтальными швеллерами должно составлять 0,25 метра. В качестве наклонных швеллеров используются распорки марки 10у. Длина их равна 1.5 метрам, а наклон составляет не более 45 градусов. При использовании материалов, обладающих перечисленными размерами, опорные ноги получатся необходимой прочности. Они рассчитаны на ветровую нагрузку, равную 73 м/сек. Такие ноги способны выдержать крышу дома, вес которой превышает 100 тонн сверху вниз. Но, как правило, при их устройстве расчет производится согласно горизонтальной и ветровой нагрузке. Чтобы не сломать перекрытие первого этажа, опорные ноги должны размещаться в тех местах, где проходит капитальная внутренняя стена дома и перегородка, толщина которой равна половине стандартного кирпича.

Процесс подъема крыши

Для того чтобы осуществить процесс подъема кровли, необходимо наличие таких инструментов и материалов, как:

• гидравлический домкрат;
• металлическая арматура;
• железобетонные столбы;
• металлическая полоса;
• молоток;
• гвоздодер;
• шурупы;
• швеллер.

После окончания подготовительных работ можно приступать к подъему крыши. Для этого лучше всего использовать гидравлический домкрат, вес которого составляет 12 тонн. Можно использовать два домкрата, но в этом случае велика вероятность потери устойчивости при одновременном подъеме двух опорных точек.

Во время данного процесса необходимо использование подложки, в качестве которой лучше всего применять квадратные трубы, произведенные из обрезков швеллеров.

Расстояние между поперечинами, которые располагаются на опорах, должно быть не менее 25 см. Всего применяется 12 поперечных колец на каждой опоре. Для достижения необходимой высоты между поперечинами, свободное пространство закладывается подложками, изготовленными из квадратных опор или швеллеров.

Опоры должны выдерживать вертикальную нагрузку в 60 раз и ветровую, в два раза превышающих реальные нагрузки.

Подъем крыши дома производится с помощью поочередного подъема каждого угла не более чем на 5 см. Таким образом нужно продвигаться по кругу до того момента, пока не наберется 25 см. Только после достижения необходимой высоты последующие поперечины привариваются к опорам. При достижении высоты, равной 1 м 85 см, на что уходит не более трех дней, можно приступать к параллельной кладке кирпича для возведения наружной стены. Перед этим необходимо залить армирующий пояс. По мере того как будет подниматься крыша, точка опоры домкрата также будет подниматься. При этом он опирается на то же основание, что и сама кровля. Для устройства полноценного мансардного помещения подымать крышу необходимо на высоту не менее чем 2.87 м. Обычно на это уходит около 12 суток. На этом этап поднятия крыши заканчивается, остается доложить стену кирпичом.

Устройство подкровельного пространства

После того как стены из кирпича будут полностью выложены, необходимо заняться утеплением подкровельного пространства, обеспечив защиту от проникновения воды снаружи. Чердачное помещение нуждается в более качественном утеплении. Это связано с тем, что оно обладает более большой площадью соприкосновения с окружающей средой.

После того как крыша будет поднята, а стены будут построены, можно задуматься об установке окна в полученном помещении.

Наиболее часто для этих целей применяется минеральная вата, которая представляет собой волокнистый материал, обладающий отличными изолирующими качествами, что предоставляет возможность создания более плотного слоя. Для того чтобы данный утеплитель оставался сухим на всем протяжении, его требуется защитить от прямого попадания воды не только с внутренней части дома, но и со стороны улицы. Это обеспечивается за счет использования специальных мембранных пленок. К качеству утепления подкровельного пространства, которое используется в качестве жилой комнаты, предъявляются самые высокие требования. Особенно это касается тех случаев, когда новую комнату планируется использовать круглый год. Устройство мансарды крыши дома состоит из многослойной конструкции, которая включает в себя:

1. Внутреннюю отделку.
2. Пароизоляционный слой.
3. Слой минеральной ваты или другого утеплителя.
4. Гидроизоляционный слой.
5. Кровельное покрытие.

Как правило, грамотное утепление чердачного пространства зависит не только от правильного изготовления мансардной крыши, но и от утепления наружных стен дома и пола. Также нельзя забывать и об устройстве вентиляционной системы мансардной крыши. Она спасет помещение от появления сырости, грибка и плесени. При этом важно соблюдать одно условие, которое заключается в обеспечении большого зазора, который должен располагаться между утепляющим слоем и крышей. При этом толщина воздушной прослойки должна составлять не более 5 см, но не менее 2,5 см, в зависимости от того, какой вид кровельного материала используется для покрытия крыши.

Следующий этап — монтаж окон

После того как крыша будет поднята, а стены будут построены, можно задуматься об установке окна в полученном помещении. Существует два вида монтажа окон:

• вертикальный;
• наклонный.

Первый вариант наиболее сложный, так как сопровождается устройством отдельной стропильной системы для каждого окна. Поэтому чаще используется второй вариант. К тому же установка наклонных окон не препятствует попаданию света в помещение, что позволит решить проблему освещения. Для обеспечения наиболее комфортного микроклимата в мансарде крыши требуется, чтобы окна занимали не менее 12% всей поверхности стен. Подъем крыши дома требует серьезных материальных затрат и профессионального подхода. Поэтому очень важно как можно тщательнее заняться изучением теоретических вопросов технологии поднятия кровли. Не лишним будет получить консультацию специалистов еще на составлении проекта нового сооружения.
